2. 라우팅 프로토콜 - RIP

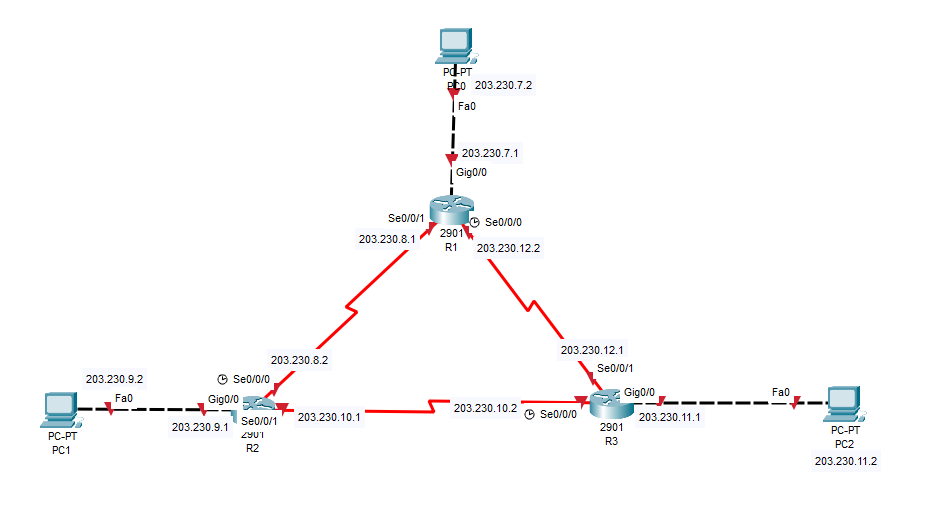

RIP 라우팅 프로토콜 토폴로지

각 컴퓨터 IP 설정하기



# R1 설정

> en

#conf t

Router(config)#host R1

R1(config)#int g0/0

R1(config-if)#ip addr 203.230.7.1 255.255.255.0

R1(config-if)#no shut



R1(config-if)#int s0/0/1

R1(config-if)#ip addr 203.230.8.1 255.255.255.0

R1(config-if)#no shut



R1(config-if)#int s0/0/0

R1(config-if)#ip addr 203.230.12.2 255.255.255.0

R1(config-if)#no shut



# R2 설정

Router(config)#host R2

R2(config)#int g0/0

R2(config-if)#ip addr 203.230.9.1 255.255.255.0

R2(config-if)#no shut



R2(config-if)#int s0/0/0

R2(config-if)#ip addr 203.230.8.2 255.255.255.0

R2(config-if)#no shut



R2(config-if)#int s0/0/1

R2(config-if)#ip addr 203.230.10.1 255.255.255.0

R2(config-if)#no shut





# R3 설정

Router(config)#host R3

R3(config)#int g0/0

R3(config-if)#ip addr 203.230.11.1 255.255.255.0

R3(config-if)#no shut



R3(config-if)#int s0/0/0

R3(config-if)#ip addr 203.230.10.2 255.255.255.0

R3(config-if)#no shut



R3(config-if)#int s0/0/1

R3(config-if)#ip addr 203.230.12.1 255.255.255.0

R3(config-if)#no shut



## RIP 설정

R1(config)#router rip

R1(config-router)#network 203.230.7.0

R1(config-router)#network 203.230.8.0

R1(config-router)#network 203.230.12.0



R2(config)#router rip

R2(config-router)#network 203.230.8.0

R2(config-router)#network 203.230.9.0

R2(config-router)#network 203.230.10.0



R3(config)#router rip

R3(config-router)#network 203.230.10.0

R3(config-router)#network 203.230.11.0

R3(config-router)#network 203.230.12.0

PC2에서 203.230.7.2로 핑 보내보기
